Warsztat


Wybierz z listy interesujący Cię temat.



Jak połączyć filtr węglowy z wentylatorem?



Jak zamocować Eazy Rolls do zestawu oświetleniowego / odbłyśnika?



Jak zamocować wentylator wtłaczający?



Gdzie ustawić Co2 Boost'a?



Jak zainstalować wentylator cyrkulacyjny?



Jak prawidłowo podłączyć zasilacz ( układ zapłonowy ) do lamp MH/HPS?



Schematyczny układ rozmieszczenia podzespołów w pomieszczeniu uprawowym.



Jak podłączyć zestaw wentylacyjny z wentylowanym odbłyśnikiem ( typ Cooltube )?



Jak podłączyć poprawnie oprawę E40?



Jak prawidłowo podłączyć zasilacz ELEKTROX ( układ zapłonowy ) do lamp MH/HPS?



Jak połączyć zestaw wentylacyjny z wentylatorem kanałowo/osiowym?












Połączenie filtra węglowego z wentylatorem. Filtr należy połączyć szczelnie odcinkiem przewodu* wentylacyjnego i obejm, maksymalnie blisko wentylatora promieniowego ( wyciągowego ), gwarantuje nam to minimalny spadek ciśnienia.


Niebieskie strzałki pokazują kierunek wyciąganego powietrza.
*Połączenie filtra z wentylatorem wymaga takiego rozwiązania gdyż filtr jak i wentylator mają taką samą średnicę. Nie da się nasunąć jednego na drugi.




do góry







Mocowanie wieszaków Eazy Rolls do odbłyśnika.

W zestawie nie znajdują się opaski zaciskowe oraz haki typu"s" użyte na zdjęciu. Warto je domówić w naszym sklepie to z pewnością ułatwi Wam montaż.







do góry









Wentylator kanałowy / osiowy instalujemy w dolnych okrągłych otworach pomieszczeń uprawowych. Dla pewniejszego mocowania użyj opasek ślimakowych. Umiejętnie wywiń tkaninę tak by tworzyła z obu stron kołnierze na wiatraku. Teraz złap w tych miejscach opaskami ślimakowymi. Gwarantuje że wentylator już się nie przemieści.





do góry









Ustaw aktywowane wiaderko z Co2 Boost'em na zewnątrz pomieszczenia uprawowego i podłącz pod programator czasowy tak by generator uruchamiał się razem z naświetlaniem uprawy. Czasowe działanie korzystnie wpływa na "regenerację" Co2 Boost'a. Wprowadź koniec węża z dystrybutora Co2 w kratkę wentylatora ( tak by nie dotykał łopat wentylatora ), wentylator wdmucha produkowane Co2 między rośliny.





do góry













Wentylator cyrkulacyjny przymocuj klipsem do rurki konstrukcyjnej namiotu.

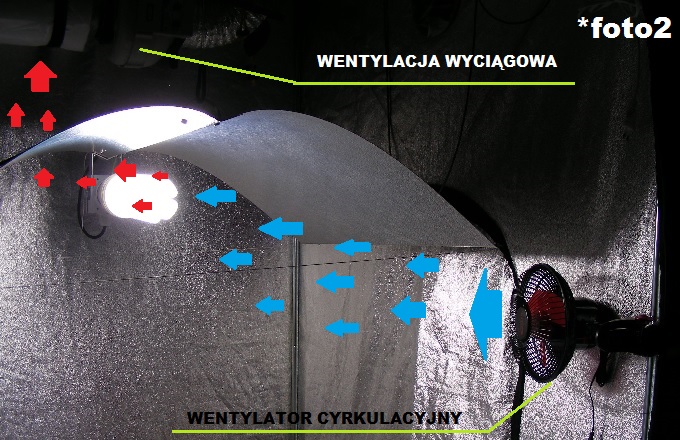

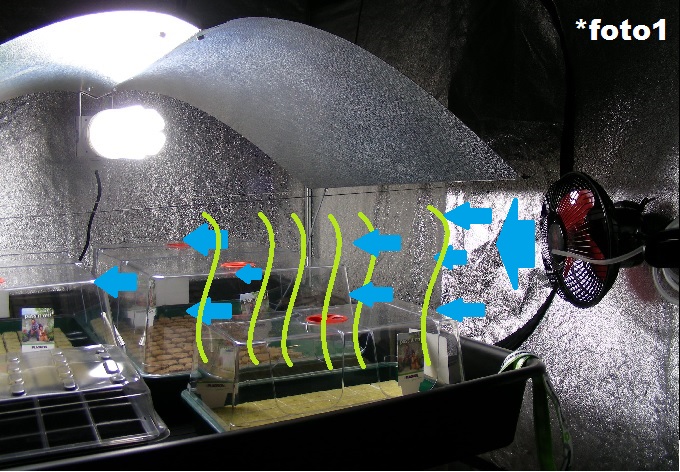

Celem umieszczenia wentylatora wewnątrz pomieszczenia uprawowego może być: stymulowanie roślin *foto1 (tworzenie warunków zbliżonych do naturalnych "wiatr") lub schłodzenie atmosfery bezpośrednio pod żarówką / odbłyśnikiem *foto2 (nie dotyczy wentylowanych odbłyśników), rozprowadzanie dwutlenku węgla Co2 *foto3.

Gdy wysoka temperatura nie daje obniżyć nam oświetlania bliżej roślin, dobrym rozwiązaniem jest skierowanie nadmuchu wentylatora cyrkulacyjnego bezpośrednio na lampę i w kierunku wentylatora wyciągowego. Takie ustawienie obniży temperaturę lampy co w konsekwencji da możliwość obniżenia oświetlenia bliżej roślin. Czym więcej światła dla roślin tym lepiej.



 do góry





Do prawidłowego połączenia układu zasilającego ( PRO-V-T, PRO-I-T ) z lampami wyładowczymi MH / HPS użyj przewodów zasilających o przekroju od Ø 1.5² do Ø 2.5² ( w zależności od mocy zapłonu ). Patrz foto 1.


Wpinamy źródło zasilania w kostkę:
- przewód brązowy wepnij w pozycję F
- przewód niebieski wepnij w pozycję N
- przewód żółto-zielony przykręć do obudowy zapłonu ( wkręt po lewej stronie układu zapłonowego ).


Wpinamy wyjście zasilania lampy:
- przewód brązowy wepnij w pozycję LR
- przewód niebieski wepnij w pozycję LA
- przewód żółto-zielony przykręć do obudowy zapłonu ( wkręt po lewej stronie układu zapłonowego ).


Prąd jest zmienny więc tak naprawdę nie ma znaczenia jeśli zamienimy miejscami przewody koloru brązowego z niebieskim.
Ważne jest by nie podłączyć jednocześnie przewodu brązowego w pozycji F i niebieskiego w pozycji F, analogicznie nie wolno tego zrobić w pozycji N - jednocześnie brązowego w pozycji N i niebieskiego w pozycji N.


Foto 2 przedstawia nieprawidłowe podłączenie. Nigdy nie należy podłączać w sposób przedstawiony na fotografii. Podłączenie takie jest niebezpieczne ze względu na możliwy przeskok iskry, może to skutkować spaleniem zasilacza.





do góry





Schematyczny układ rozmieszczenia podzespołów w pomieszczeniu uprawowym.





do góry







Jak podłączyć zestaw wentylacyjny z wentylowanym odbłyśnikiem ( typ. Cooltube )? Jedno z rozwiązań przedstawiamy na fotografii poniżej. Schematycznie pierwszy jest filtr węglowy za nim wentylator, następnie odbłyśnik wentylowany ( Cooltube lub inny ). Istotne by wtłaczać powietrze do odbłyśnika od strony oprawy E40.





do góry



Prawidłowe podłączenie oprawy E40.







do góry





Do prawidłowego połączenia układu zasilającego ELEKTROX z lampami wyładowczymi MH / HPS użyj przewodów zasilających o przekroju od Ø 1.5² do Ø 2.5².
